| Caractéristiques techniques | |
|---|---|
| D | 14 à 150 |
| P1 | ≤12 bar |
| V | ≤ 15 m/s |
| T | – 20 °C à 200 °C – « La température dépend du matériel sélectionné » |
| Élastomères |
|---|
| Viton |
| Nitrile |
| EPDM |
| PTFE |

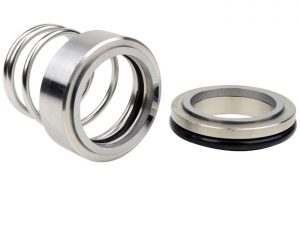

Garniture mécanique à ressort conique, déséquilibrée, dépendante du sens de rotation.
C’est une garniture mécanique très appréciée pour les applications usuelles à basse et moyenne pression.

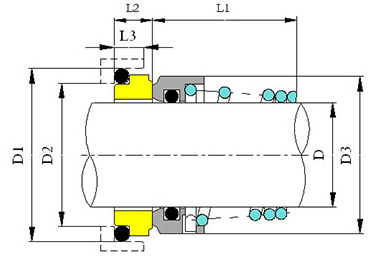

| Metric Shaft Size D | Size Code | D1 | D2 | D3 | L1 | L2 | L3 |
|---|---|---|---|---|---|---|---|
| 16 | 160 | 26.90 | 21.00 | 26.00 | 23.00 | 7.00 | 5.00 |
| 17 | 170 | 26.90 | 21.00 | 26.00 | 23.00 | 7.00 | 5.00 |
| 18 | 180 | 30.90 | 25.00 | 29.00 | 24.00 | 8.00 | 5.00 |
| 19 | 190 | 30.90 | 25.00 | 31.00 | 25.00 | 8.00 | 5.00 |
| 20 | 200 | 30.90 | 25.00 | 3100 | 25.00 | 8.00 | 5.00 |
| 21 | 210 | 35.40 | 30.00 | 33.00 | 25.00 | 8.00 | 5.50 |
| 22 | 220 | 35.40 | 30.00 | 33.00 | 25.00 | 8.00 | 5.50 |
| 23 | 230 | 35.40 | 30.00 | 35.00 | 27.00 | 8.00 | 5.50 |
| 24 | 240 | 35.40 | 30.00 | 35.00 | 27.00 | 8.00 | 5.50 |
| 25 | 250 | 38.20 | 33.00 | 36.00 | 27.00 | 8.50 | 5.50 |
| 26 | 260 | 38.20 | 33.00 | 36.00 | 27.00 | 8.50 | 5.50 |
| 27 | 270 | 38.20 | 33.00 | 36.00 | 27.00 | 8.50 | 5.50 |
| 28 | 280 | 43.30 | 38.00 | 40.00 | 29.00 | 9.00 | 5.50 |
| 29 | 290 | 43.30 | 38.00 | 43.00 | 30.00 | 9.00 | 5.50 |
| 30 | 300 | 43.30 | 38.00 | 43.00 | 30.00 | 9.00 | 5.50 |
| 31 | 310 | 43.30 | 38.00 | 46.00 | 30.00 | 9.00 | 5.50 |
| 32 | 320 | 43.30 | 38.00 | 46.00 | 30.00 | 9.00 | 5.50 |
| 33 | 330 | 53.50 | 45.00 | 46.00 | 39.00 | 11.50 | 7.50 |
| 34 | 340 | 53.50 | 45.00 | 49.00 | 39.00 | 11.50 | 7.50 |
| 35 | 350 | 53.50 | 45.00 | 49.00 | 39.00 | 11.50 | 7.50 |
| 36 | 360 | 53.50 | 45.00 | 49.00 | 39.00 | 11.50 | 7.50 |
| 37 | 370 | 53.50 | 45.00 | 49.00 | 39.00 | 11.50 | 7.50 |
| 38 | 380 | 60.50 | 52.00 | 53.00 | 39.00 | 11.50 | 7.50 |
| 39 | 390 | 60.50 | 52.00 | 56.00 | 39.00 | 11.50 | 7.50 |
| 40 | 400 | 60.50 | 52.00 | 56.00 | 39.00 | 11.50 | 7.50 |
| 41 | 410 | 60.50 | 52.00 | 56.00 | 39.00 | 11.50 | 7.50 |
| 42 | 420 | 60.50 | 52.00 | 59.00 | 39.00 | 11.50 | 7.50 |
| 43 | 430 | 60.50 | 52.00 | 59.00 | 39.00 | 11.50 | 7.50 |
| 44 | 440 | 65.50 | 57.00 | 61.00 | 41.00 | 11.50 | 7.50 |
| 45 | 450 | 65.50 | 57.00 | 61.00 | 41.00 | 11.50 | 7.50 |
| 46 | 460 | 65.50 | 57.00 | 61.00 | 41.00 | 11.50 | 7.50 |
| 47 | 470 | 65.50 | 57.00 | 64.00 | 41.00 | 11.50 | 7.50 |
| 48 | 480 | 65.50 | 57.00 | 64.00 | 41.00 | 11.50 | 7.50 |
| 49 | 490 | 65.50 | 57.00 | 64.00 | 41.00 | 11.50 | 7.50 |
| 50 | 500 | 72.50 | 64.00 | 66.00 | 45.00 | 11.50 | 7.50 |
| 55 | 550 | 72.50 | 64.00 | 71.00 | 47.00 | 11.50 | 7.50 |
| 60 | 600 | 79.30 | 72.00 | 78.00 | 49.00 | 11.50 | 7.50 |
| 65 | 650 | 84.50 | 77.00 | 84.00 | 51.00 | 11.50 | 7.50 |
| 70 | 700 | 89.50 | 82.00 | 89.60 | 51.00 | 11.50 | 7.50 |
| 75 | 750 | 94.50 | 87.00 | 98.00 | 57.00 | 11.50 | 7.50 |
